Stahlfachwerkbrücke

Balingen-Frommern

Auftraggeber

Stadt Balingen

Datum

August - September 2020

Leistung

Bauhistorische Untersuchung, fotografische Dokumentation, wertende Einschätzung

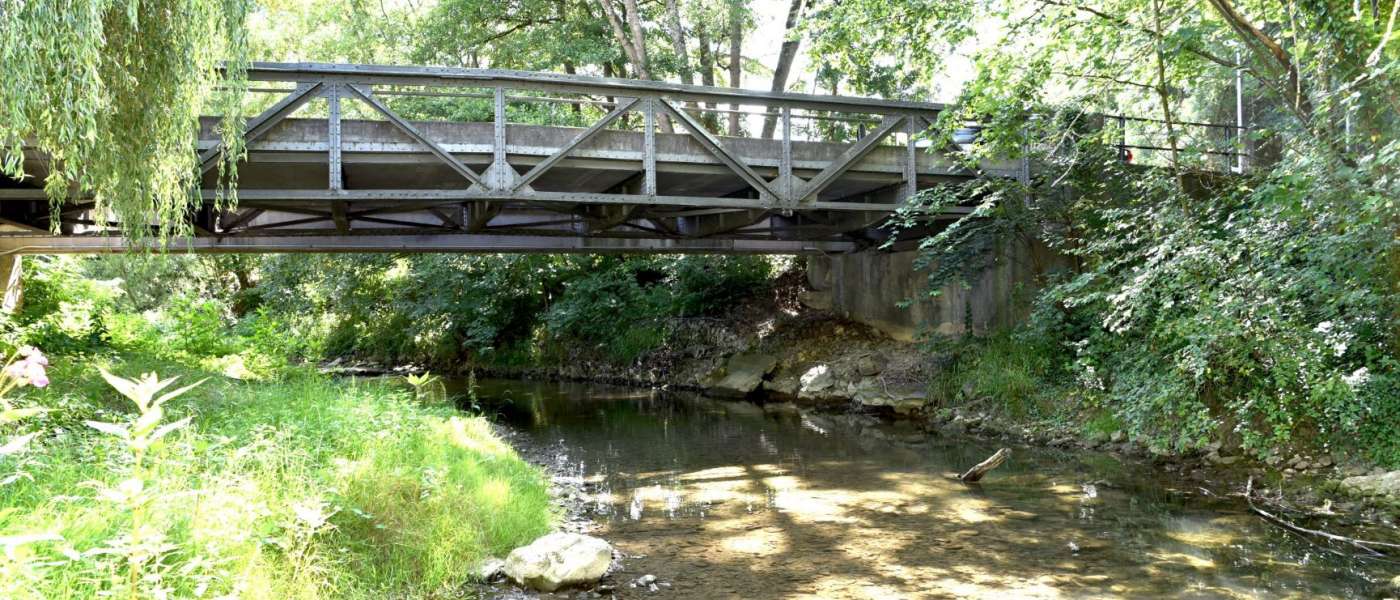

Nach einem verheerenden Hochwasser des Flusses Eyach wurde 1895 die Stahlfachwerkbrücke in modernster zeittypischer Manier als Ersatz für den zerstörten Vorgängerbau errichtet. Die Brücke verbindet die Blumentalstraße in Balingen-Frommern mit der Hauptverkehrsader durch den Ort. Ein Gedenkstein erinnert an das Hochwasser. Die enge Verknüpfung des Brückenbauwerks mit der Stadtgeschichte des 19. Jahrhunderts, macht sie zu einem wichtigen historischen Dokument

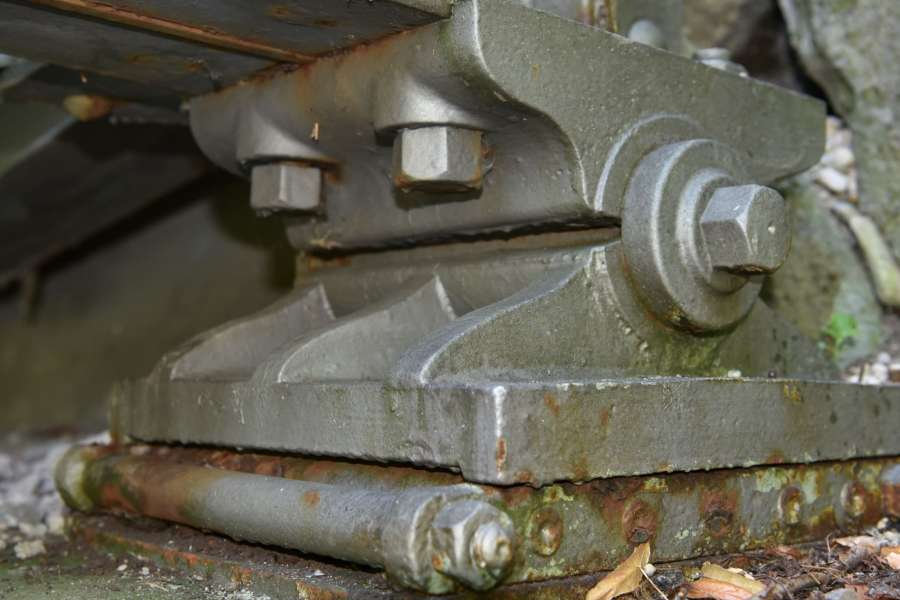

Dedtailaufnahme eines Rollkipp-Gleitlagers

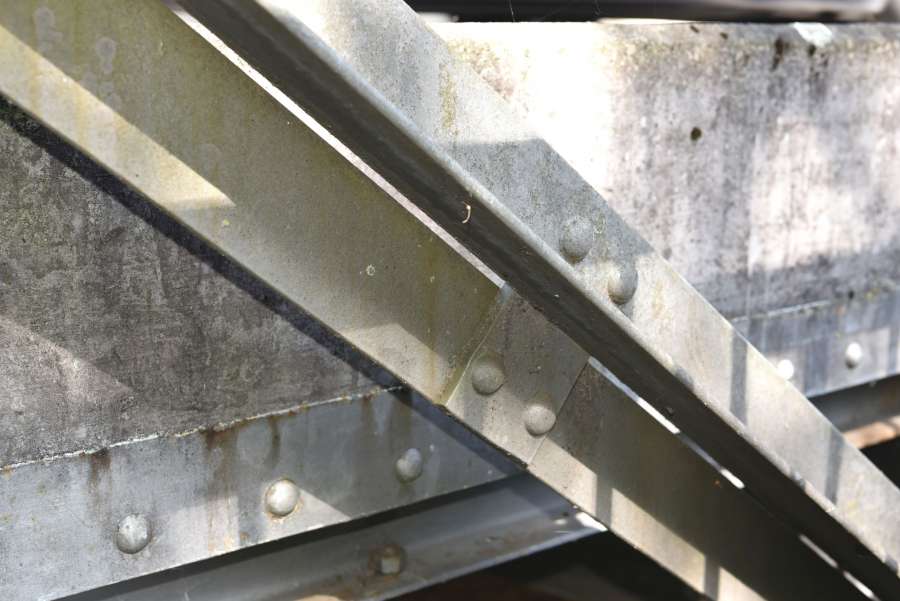

Detailaufnahme der aneinander genieteten Stahlprofile in unterschiedlichen Stärken und Größen

Die Fachwerkkonstruktion aus genieteten Flussstahl-Winkelprofilen besteht aus den zwei parallelen einfeldrigen Hauptträgern in Längsrichtung, ausgesteift mit dem querliegenden Nebenträgersystem. Beidseitig dient ein betoniertes Widerlager zur Aufnahme der Kräfte. Eine Stufe trägt die außergewöhnlich gut erhaltenen Rollkipp-Gleitlager, beziehungsweise die Rollkipplager des Trägers. Alle gewalzten Winkelprofile des Stahlfachwerks erhielten eine unterschiedliche Stärke und Bauhöhe, exakt bemessen nach ihrer Belastung. Diese sind mittels der bauzeitlichen Vollnietverbindungen miteinander und mit einzelnen Blechzulagen verbunden.

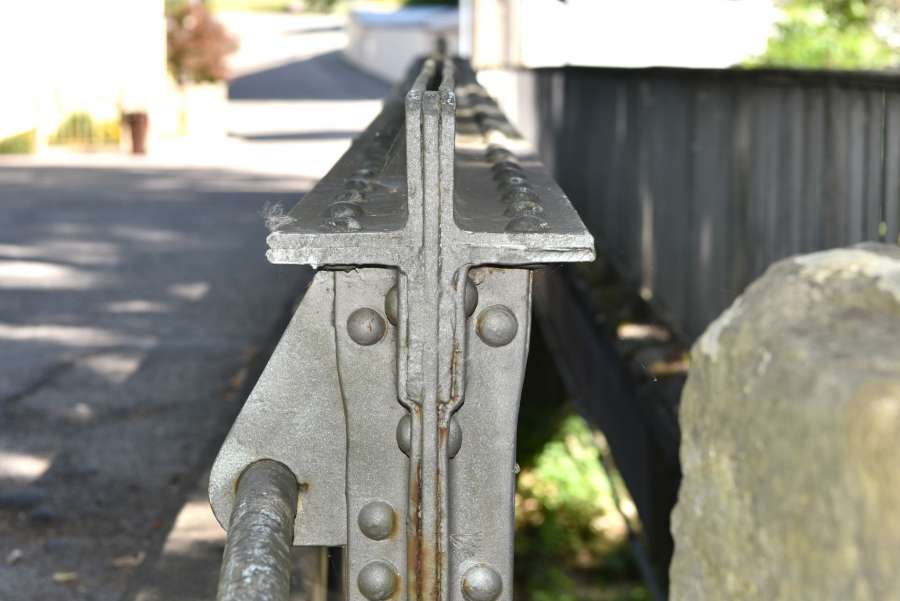

Detailaufnahme einer Diagonalverstrebung am Hauptträger

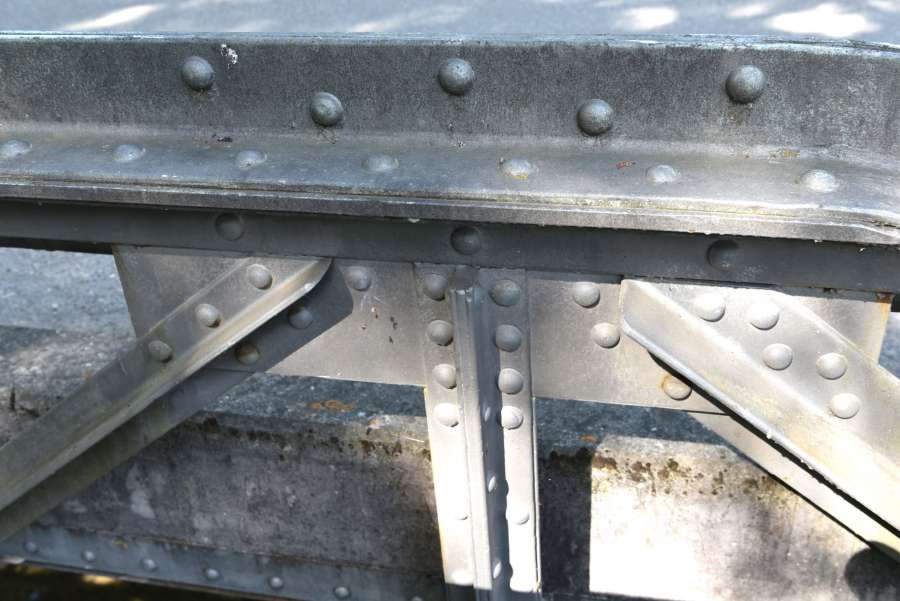

Detailaufnahme eines Knotenpunktes am Obergurt mit dessen Vollnietverbindungen

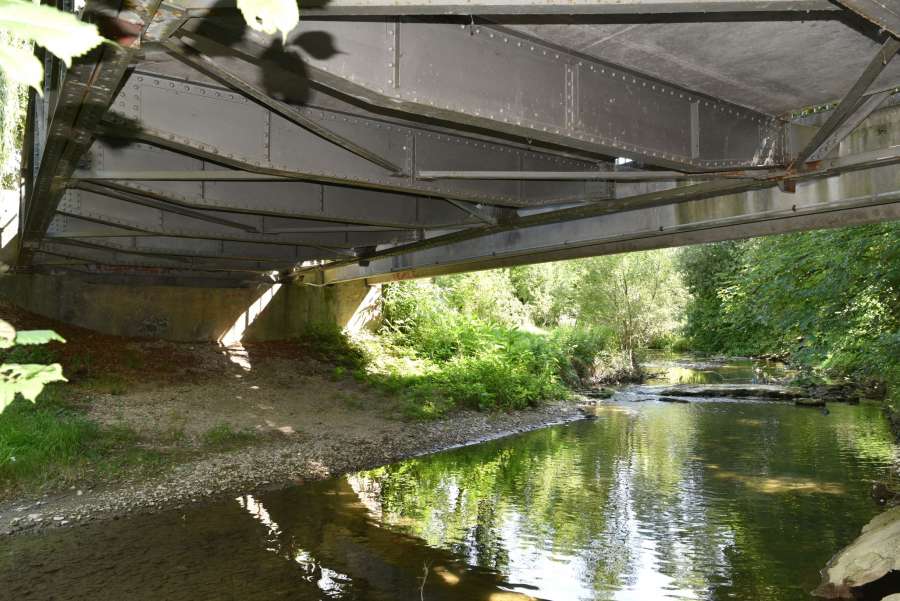

Untersicht der Brücke mit Blick auf das Nebenträgersystem mit Blickrichtung Nordosten

Die Brücke steht seit 2019 unter Denkmalschutz, weshalb wir mit einer fotografischen Dokumentation, einer bauhistorische Untersuchung der Konstruktion und einer wertenden Einschätzung beauftragt wurden.

15. Januar 2021
Eileen Purnama
