Marktplatzbrunnen (Thouret-Brunnen)

Stuttgart

Auftraggeber

Stadt Stuttgart, Tiefbauamt

Datum

seit 03.2021

Leistung

Voruntersuchungen, Architektenleistungen der Leistungsphasen 5-8

Im Zuge der Umgestaltung des Marktplatzes soll der Bereich am Brunnen, sowie der Brunnen selbst, auf das gleiche Niveau angehoben werden, sodass ein barrierefreier Platz entsteht. Dazu wurde die Säule abgebaut und für die Restaurierung zerlegt. Der Brunnentrog wurde im Gesamten mittels einer Stahlkonstruktion hydraulisch angehoben. Für die Höhersetzung des Brunnens wurde die Bodenplatte aus Stahlbeton um 45 cm ergänzt, ebenso der betonierte Säulensockel und der Einstiegsschacht zur Brunnenstube. Nach erfolgter Restaurierung der Unterseite des Brunnentrogs konnte dieser auf seinem neuen Niveau wieder abgesetzt werden.

Vorzustand des freigelegten Brunnentrogs vor der Anhebung

Als Vorbereitung der Maßnahme wurden zunächst Voruntersuchungen durchgeführt. Unter anderem wurde der Brunnentrog bis zur Bodenplatte in ca. 1,6 m Tiefe freigelegt. Neben Röntgenaufnahmen der Trogplatten als zerstörungsfreie Messmethode wurde die Fassung mit naturwissenschaftlicher Begleitung untersucht und bemustert. Eine Schadens- und Maßnahmenkartierung am Gusseisen wurde erstellt, und daraus ein Instandsetzungskonzept abgeleitet.

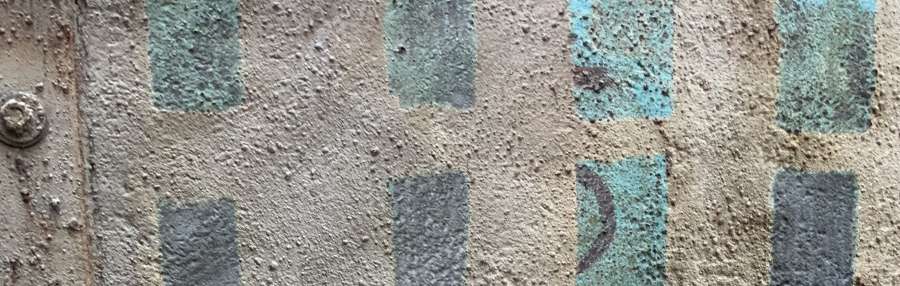

Bemusterung der Reinigungsmöglichkeiten in Varianten auf der Brunnentroginnenseite
(Bestand: Kalkkruste, Chloropren-Kautschuk-Polyesterfarbe)

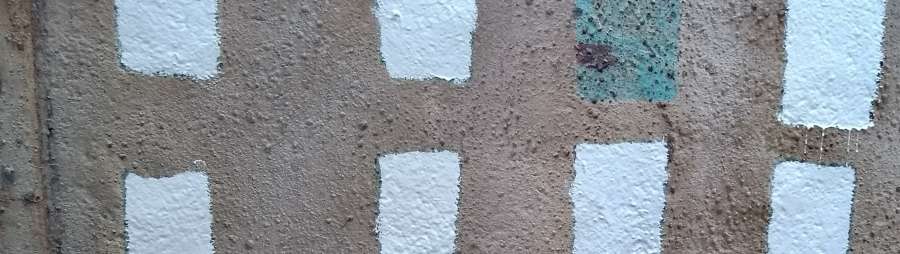

Bemusterung der Beschichtung auf der Brunnentroginnenseite – die Beschichtung muss für Unterwasserbelastung zugelassen sein, der Korrosionsschutz der Beschichtung ist obligatorisch

Für die Höhersetzung des Brunnens wurde ein maßgeschneidertes Konzept entwickelt, da das Auseinanderbauen des Brunnens und der Transport zum Schutz des Kulturdenkmals nicht erfolgen sollte. Gusseisen als Material ist sehr bruchempfindlich, weshalb ein Transport immer ein hohes Risiko darstellt. Daher soll der Brunnentrog im Gesamten angehoben und in situ restauriert werden.

Errichtete Stahlkonstruktion zur Anhebung des Brunnentrogs

Video zur Anhebung des Brunnentrogs

Quelle: Landeshauptstadt Stuttgart

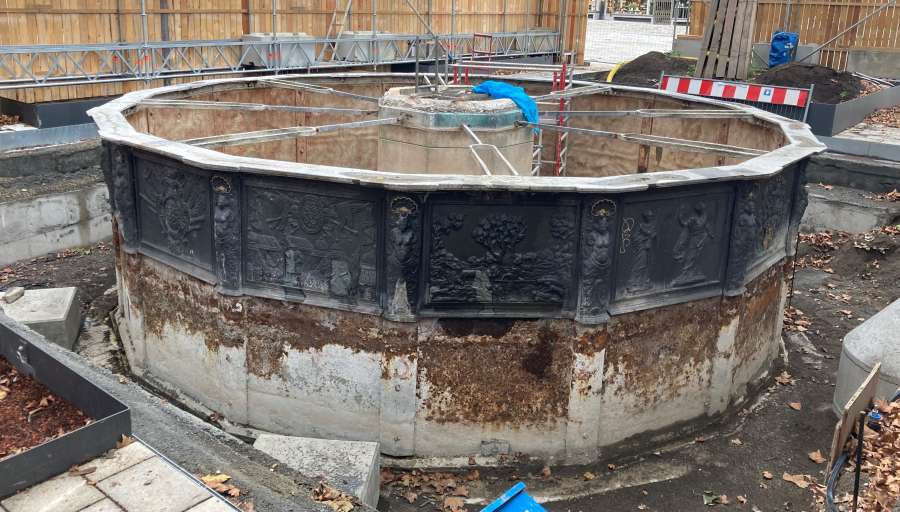

Brunnentrog auf ergänzter Stahlbetondecke, 45 cm höher als zuvor

Es folgt noch die Metallrestaurierung am Brunnen und der Säule, der Aufbau der Säule und die Installation der Wasserspeier. Parallel dazu wird die Brunnenstube durch eine Betonsanierung instandgesetzt, die Baugrube wird aufgefüllt und der Pflasterbelag bis an den Brunnen herangeführt.

Baugeschichte:
Der Brunnentrog aus Gusseisen wurde 1714 in Königsbronn im Herdgussverfahren hergestellt, nach Entwürfen von Johann Friedrich Nette und Johann Gottfried Enßl. Die Säule aus Gusseisen wurde 1804 nach Entwürfen von Nikolas Friedrich von Thouret gegossen. Nach mehrfachem Standortwechsel, zuletzt auf dem Wilhelmsplatz in Stuttgart-Bad Cannstatt, wurde der Brunnen 1974 auf dem Marktplatz in Stuttgart aufgebaut. Die Brunnenstube sowie die Bodenplatte des Brunnens wurden im Zuge des Aufbaus 1974 neu erstellt.

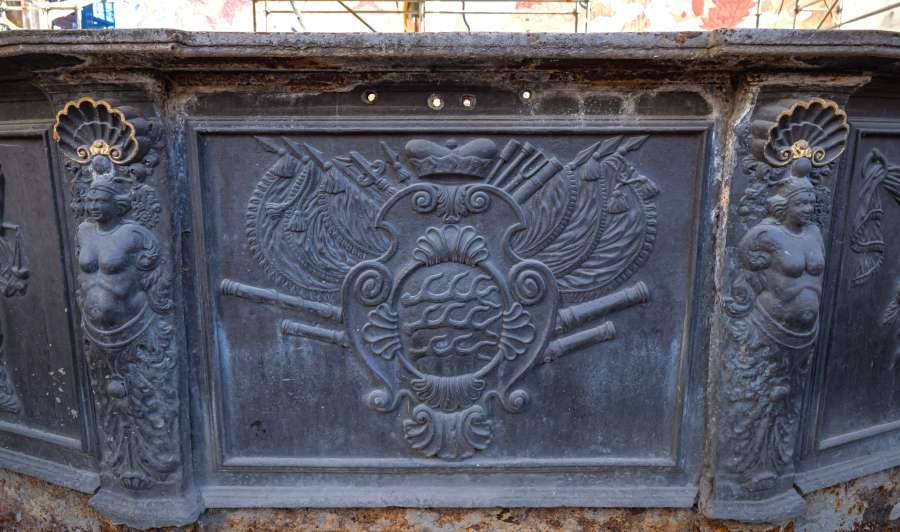

Trogplatte mit Wappen, links und rechts jeweils die Ecküberplattung, oben Abdeckplatte

Baukonstruktion:
Der Brunnentrog besteht aus 16 Gussplatten, die unten in einer Auflagerschiene stecken und oben über eine Abdeckplatte gesichert sind. Die Ecken sind innen und außen mit Ecküberplattungen gefügt. Der Brunnentrog hat einen Außendurchmesser von ca. 7,7 m, eine Innentiefe von ca. 2,2 m und wiegt ca. 15 Tonnen. Der Brunnentrog steht auf einer Stahlbetondecke mit einem Durchmesser von ca. 8,3 m. Darunter befindet sich die Brunnenstube. Die Säule mit etwa 7 m Höhe ist auf einem Betonsockel aufgebaut, der auf der Betondecke steht und über die Brunnenstube innen zugänglich ist. Die Säule besteht aus ca. 60 Einzelteilen und hat ein Gesamtgewicht von ca. 5,5 Tonnen.

Einzelteile der Säule auf Paletten gelagert
